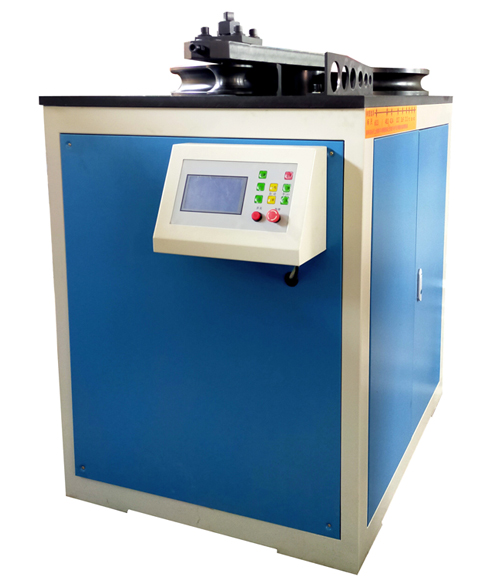

GGW-50CS衬塑复合钢管弯曲试验机



          该款试验机是专门应用于衬塑复合钢管进行平面弯曲试验,我公司联合建科院依据GB/T244-2020 /ISO8491:1998《金属材料 管 弯曲试验方法》共同开发出的GGW-50CS “衬塑复合钢管弯曲试验机”, 适用于CJ/T136-2007《给水衬塑复合钢管》中规定的公称通径不大于50mm(≤DN50mm)衬塑钢管的弯曲试验方法,复合CJ/T120-2016《给水涂塑复合钢管》试验方法,该产品广泛应用于检测单位、金属管厂和管道企业,以检验金属管的弯曲性能。 GGW-50CS型衬塑复合钢管弯曲试验机是以GW-40型钢筋弯曲试验机为基础开发的产品,针对不同公称口径的钢塑复合钢管试样只需要更换对应的弯心套,调整弯曲半径和更换滚轮即可,设备精度可靠,使用方便,使用寿命长,是目前最完善的涂塑复合钢管弯曲试验机。

项目 GGW-50CS
弯曲钢管公称通径范围(DN) DN15(Φ21) ,DN20(Φ26) ,DN25(Φ33) ,DN32(Φ42), DN40(Φ48) , DN50(Φ60)
CJ/T136-2007《给水衬塑复合钢管》中规定的公称通径不大于50mm(≤DN50mm)衬塑钢管的弯曲试验方法
钢管弯曲角度 0°-90°内任意设定
滚轮工作转速 ≤1.4 r/min
弯曲角度控制精度 ±1.5°
电动机功率 1.5kw

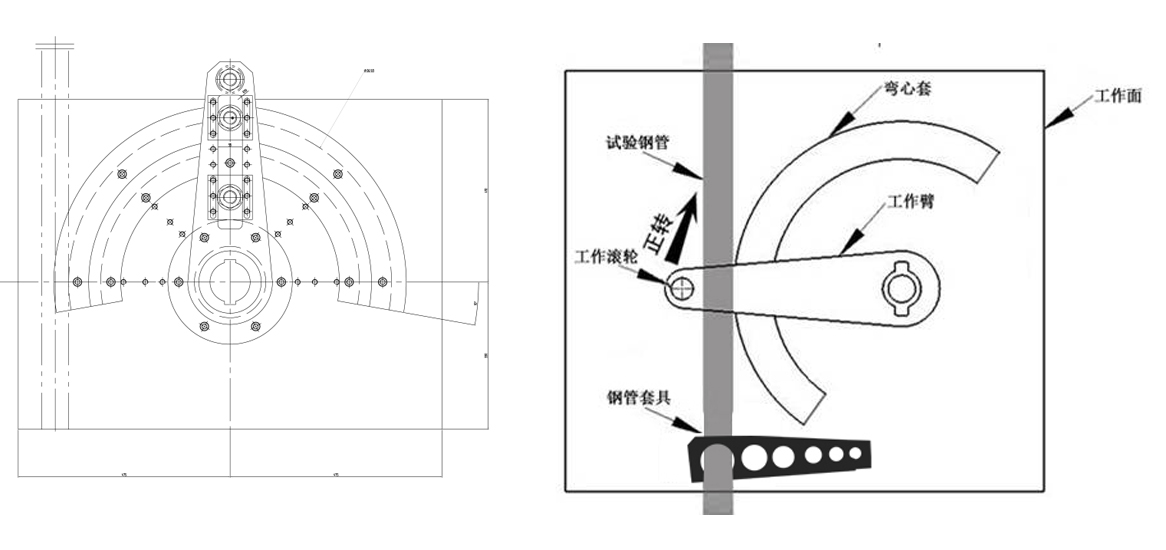

随机配备钢管用弯心套R(8倍径)
弯曲压轮
Φ21mm×8≈168mm;Φ26mm×8≈208mm;Φ33mm×8≈264mm;
Φ42mm×8≈336mm;Φ48mm×8≈384mm;Φ60mm×8≈480mm
滚轮半径 R10、 R13、 R16.5、R21、R24、R30
试验控制方法 1.手动控制:由手动控制样品弯曲试验,弯曲过程由手动控制弯曲角度;
2.自动控制:由设备自动控制弯曲试验,弯曲角度可设置,弯曲过程中角度时时显示,弯曲角度达到设置角度时会自动停止。
整机外型尺寸 970X860X1170mm
重量 700kg
