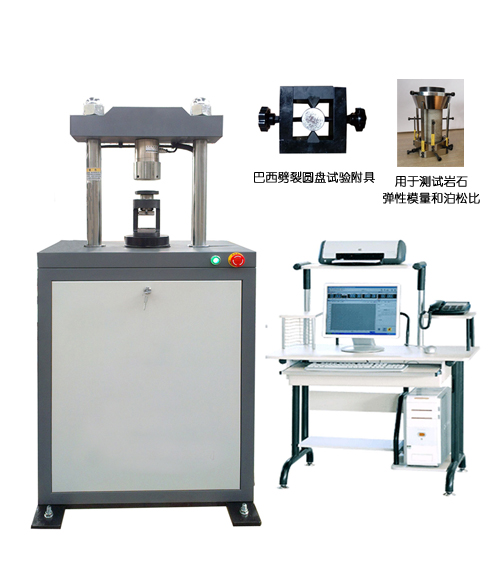

YAW-30T微机控制岩石弹性模量试验机

产品名称:YAW-30T微机控制岩石弹性模量试验机
一、技术说明及使用范围
1、该机主要用于测定岩石力学性能试验:岩石抗拉(采用巴西劈裂圆盘试验)软岩的单轴压力试验;还可完成岩石单轴压缩变形和压缩强度试验,测定岩石弹性模量,泊松比,抗压强度等力学参数。该试验仪器具有方便、经济、迅速等优点的多功能科学测试仪器,可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。
2、主机采用高强度框架结构,整机结构紧凑、布局合理.控制单元采用交流伺服调速系统,控制高精度、高频响交流伺服电机,驱动精密低噪音减速机,带动精密滚珠丝杠副进行试验,可实现试验速度的大范围调节(0.2—50mm/min),试验过程平稳、高效。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据、试样、环境、测试条件再编辑,并打印出完整的试验报告和曲线。
3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139-1999《拉力、压力和万能试验机的检定规程》的要求,可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求,完成岩石单轴压力强度试验。
二、功能及技术参数
1、主机:规格型号:YAW-30T
2、试验力测量:
      A.试验力测量范围:300kN;
      B.试验力示值精度:≤显示值的±1%;
      C.试验力测量分辨率:0.005%FS。
3、位移测量:
      A.光电编码器测量行程;。
      B.位移示值相对误差:±1%;
      C.位移测量分辨率:0.005mm。
          位移值显示:计算机屏幕显示直读数
4、速度控制:
      A.载荷等速率控制范围:0.05-8.0kN/S;
          等速率控制精度:±5%;
      B.试验速度控制范围:0.05-50mm/min。
5、承压板尺寸:∮150 mm。
6、最大压缩空间:200mm。
7、试验行程:100mm。
8、立柱间距:300mm
9、控制系统:
      A.win7操作平台;
      B.在以自动控制试验进程的同时,完成试验机的试验数据屏幕显示.
      C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能;
      D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求;
      E.完成岩石抗拉强度和岩石单轴压缩变形、压缩强度试验,计算岩石弹性模量和泊松比等力学参数.
10、适用标准与数据处理:
       A.用户可以定制符合国家标准或其它标准要求的数据处理软件;
       B.试验过程能够模拟再现和试验数据的再分析。
11、安全保护装置:
       A.当试验力超过每档最大试验力的2%-5%时,过载保护,系统卸荷;
       B.当丝杠升起达到上极限位置时,行程保护,电机停机;
       C.具有过流、过压等保护。
