液压式圆片试样(冲杯)制样机


产品名称:液压式圆片试样(冲杯)制样机
产品介绍

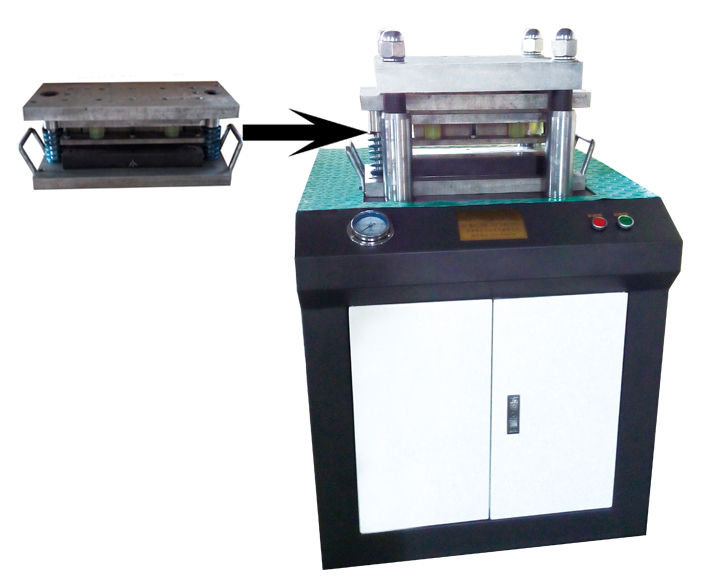

该机主要用于压制薄板等材料的标准试样,由主机、液压缸、液压源和相应工装模具组成,主机受力框架采用整体钢板加工而成,刚性好,结构简单,操作方便。液压源采用三相电机驱动高压油泵,安全阀限制最高压力,由电动换向阀实现油路换向,即活塞杆的向上压剪运动和向下复位移动等动作。如更换模具或其他附具    ,还可作为一般压力机使用,拓展更多的使用功能。
YZY-Ⅱ为液压式圆片试样(冲杯)制样机。
YZY-Ⅱ冲压的试片符合GB/T13448-2006、GB/T9753-2007 、GB/T4156-2007要求。设备能够根据模具将试样一次压制成型自动停止,试样表面平整无划痕,周边无毛刺;
1、试样模具有足够好的强韧性,压制过程中能承受300KN的压力而不损坏,模具采用优质合金材料,不易磨损,使用寿命高;
2、开放的H型设计,可以方便放置试样,对板材宽度尺寸没有限制,能满足各种形状样品要求。试样模具能方便更换,随机附带模具一套(附带加工图纸);
3、设备能够由一人独立操作完成,操作过程一键完成,一次制样时间小于1分钟;
4、设备所用所有备件都易于购买,能够在24小时内提供上门维修的售后服务;
主要技术参数
1、最大压力负荷:300KN
2、外形尺寸:680*680*1400mm
3、加工试样厚度:0.1-3.0mm(模具规格)
      注:模具规格:0.1-0.5mm ;0.5-1.0mm;
                                  1.0-1.5mm;1.5-2.0mm;
                                   2.0-2.5mm;2.5-3.0mm
4、活塞直径ф140
5、试样模具规格:(其它尺寸定做)

6、进料方式:设备前方或两侧;
7、活塞最大行程100mm;
8、电源:380V  1.5KW
