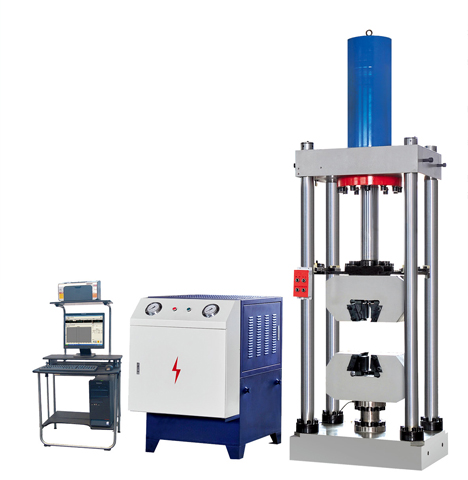

WAW-E系列微机控制电液伺服万能试验机

产品名称:WAW-E系列微机控制电液伺服万能试验机
产品简介
主机为刚性无间隙结构,拉伸试样断裂时,试验机对地面无冲击。
功能用途
1、该机主要用于金属、非金属的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域,具有三闭环功能,既可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换。其应力速度和应变速率完全符合国标GB/T228.1-2010《室温材料金属拉伸试验方法》的要求。
2、本机是我公司的新一代电液伺服拉伸试验机产品,四立柱框架结构,采用双向油缸,在一个空间内实现拉压双向控制,而且不管是负荷或变形传感器,都具有全程不分档(比分档更为优异,避免了量程转换时的冲突)的特点。
3、本设备具有多重保护功能,具有硬件和软件过载保护。
4、采用普业SMART TEST多数字多通道闭环测控系统(也可以采用德国DOLI公司EDC-220)。
5、本机采用拉线式光电编码器,测量精度高,不仅可以测量和控制活塞的位移,而且还可以测量和控制试样的拉伸变形量。
6、本机采用伺服阀替代传统的喷嘴挡板式伺服阀,提高了耐污染性,易维护。
7、本机采用拉压双向法兰式负荷传感器,具有抗偏载能力,测量精度高,线性度好,避免了用油压传感器带来的诸多不利因素,影响力值测量的准确度。
8、本机采用双向油缸,密封性好,精度高,一致性好。
9、活塞与缸体之间加入低摩擦密封圈,防止了油缸的渗油问题,高压软管的接头采用卡套式密封。
10、采用高压内啮合齿轮泵,效率高,压力脉动低,压力稳定。
11、Win7中文版实时控制试验软件,自动采集、处理试验数据,实时显示试验数据,负荷-变形曲线、负荷-时间曲线,可打印用户所需格式的试验报告。拉伸过程的原始数据存于默认的文件夹中,用户可以再现拉伸曲线,重新分析拉伸结果。计算机可以将实验过程的原始数据导出,用Excel等工具重现拉伸曲线,验算各种参数。
12、本系列产品全面符合《GB/T2611-2007》、《GB/T16826-2008》、《GB/T228.1-2010》、《GB/T232-1999》等标准的要求。
主要技术参数
技术指标 WAW-600E WAW-1000E WAW-2000E
 试验机级别 1级
最大试验力(kN) 600 1000 2000
试验力测量范围(kN) 6-600 10-1000 10-1000
试验力示值精度 示值的±1%以内
位移测量分辨力(mm) 0.005
位移测量精度 示值的±1%以内
变形测量分辨力(mm) 0.001
活塞最大行程(mm) 680 680 680
拉伸钳口最大间距(mm)
(包括活塞行程)
700 700 700
变形测量精度 示值的±1%以内
超载保护 超过满量程的5%
夹持方式 液压楔形夹持
圆试样夹持范围(mm) Φ14-Φ60 Φ14-Φ60 Φ14-Φ60
扁试样夹持范围(mm) 0-60 0-60 0-60
立柱数(件) 4
主机外形尺寸 1000 x750 x3160 1000 x750 x3160 1000 x750 x3160
总功率(kW) 7.5
主机重量(kg) 约4500 约5000 约5000
