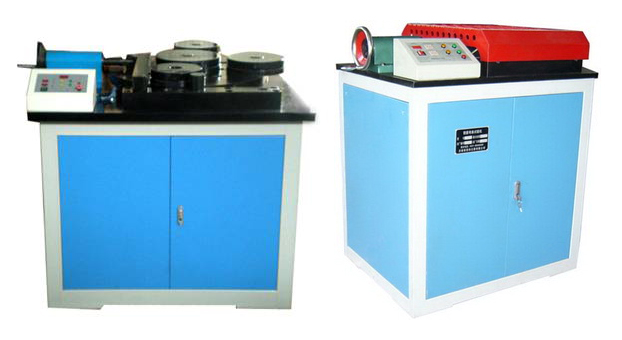

GB/T1499.2-2018钢筋双向弯曲试验机

     GB/T1499.2-2018钢筋双向弯曲试验机是对钢筋进行冷弯试验和的专用设备。其设备工作稳定可靠的,能提供准确且足够承载力的冷弯试验和平面反面弯曲试验装置。
     GB/T1499.2-2018钢筋双向弯曲试验机具有结构紧凑、操作简单,弯曲角度显示直观,容易维修,运行平稳、安全、噪声低等特点。
     GB/T1499.2-2018钢筋双向弯曲试验机电气工作原理:本试验机的电气控制原理(如附图1所示)是采用数字集成电路,试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后,进行角度计数并不断累计显示,当试验机工作盘转至所设定的角度时,经电路控制,使制动电机断电停止转动。

 GB/T1499.2-2018钢筋双向弯曲试验机技术参数:

产品名称 GW-40B GW-50B
项目 技术指标
弯曲钢筋直径范围(三级螺纹钢筋) φ6-φ40mm φ6-φ50mm
钢筋正向弯曲角度 0°-180°内任意设定 0°-180°内任意设定
钢筋反向弯曲角度 0°-90° 内任意设定 0°-90° 内任意设定
工作盘转速 ≤1.4r/min ≤1.4r/min
辊心距离 165mm 280mm
工作盘直径 φ 580mm Φ860mm
电动机功率 1.5kw 3.0kw
随机配备弯心套(mm)HRB400 4×Ф6、4×Ф8、4×Ф10、4×Ф12、4×Ф14、4×Ф16、4×Ф18、4×Ф20、4×Ф22、4×Ф25、5×Ф28、5×Ф32、5×Ф36、5×Ф40各1件共十四件 4×Ф6、4×Ф8、4×Ф10、4×Ф12、4×Ф14、4×Ф16、4×Ф18、4×Ф20、4×Ф22、4×Ф25、5×Ф28、5×Ф32、5×Ф36、5×Ф40、6×Ф50共十五件
HRB500单独订货 6×Ф6、6×Ф8、6×Ф10、6×Ф12、6×Ф14、6×Ф16、6×Ф18、6×Ф20、6×Ф22、6×Ф25、7×Ф28、7×Ф32、7×Ф36、7×Ф40各1件共十四件 6×Ф6、6×Ф8、6×Ф10、6×Ф12、6×Ф14、6×Ф16、6×Ф18、6×Ф20、6×Ф22、6×Ф25、7×Ф28、7×Ф32、7×Ф36、7×Ф40、8×Ф50共十五件
HRB600单独订货 6×Ф6、6×Ф8、6×Ф10、6×Ф12、6×Ф14、6×Ф16、6×Ф18、6×Ф20、6×Ф22、 6×Ф25、7×Ф28、7×Ф32、7×Ф36、7×Ф40各1件共十四件 6×Ф6、6×Ф8、6×Ф10、6×Ф12、6×Ф14、6×Ф16、6×Ф18、6×Ф20、6×Ф22、6×Ф25、7×Ф28、7×Ф32、7×Ф36、7×Ф40、8×Ф50共十五件
工作辊 Ф42一件 Ф52、Ф68各一件
弯心轴 Ф25、Ф42各一件 Ф42、Ф56各一件
整机外型尺寸 1050×760×1170mm 1350×1180×1100mm
重量 700kg 2000kg
