【济南普业】电子万能试验机工作原理
时间:2023-02-27 分类:行业新闻
| 电子万能试验机工作原理 |
| 发布时间：2023-2-27 |

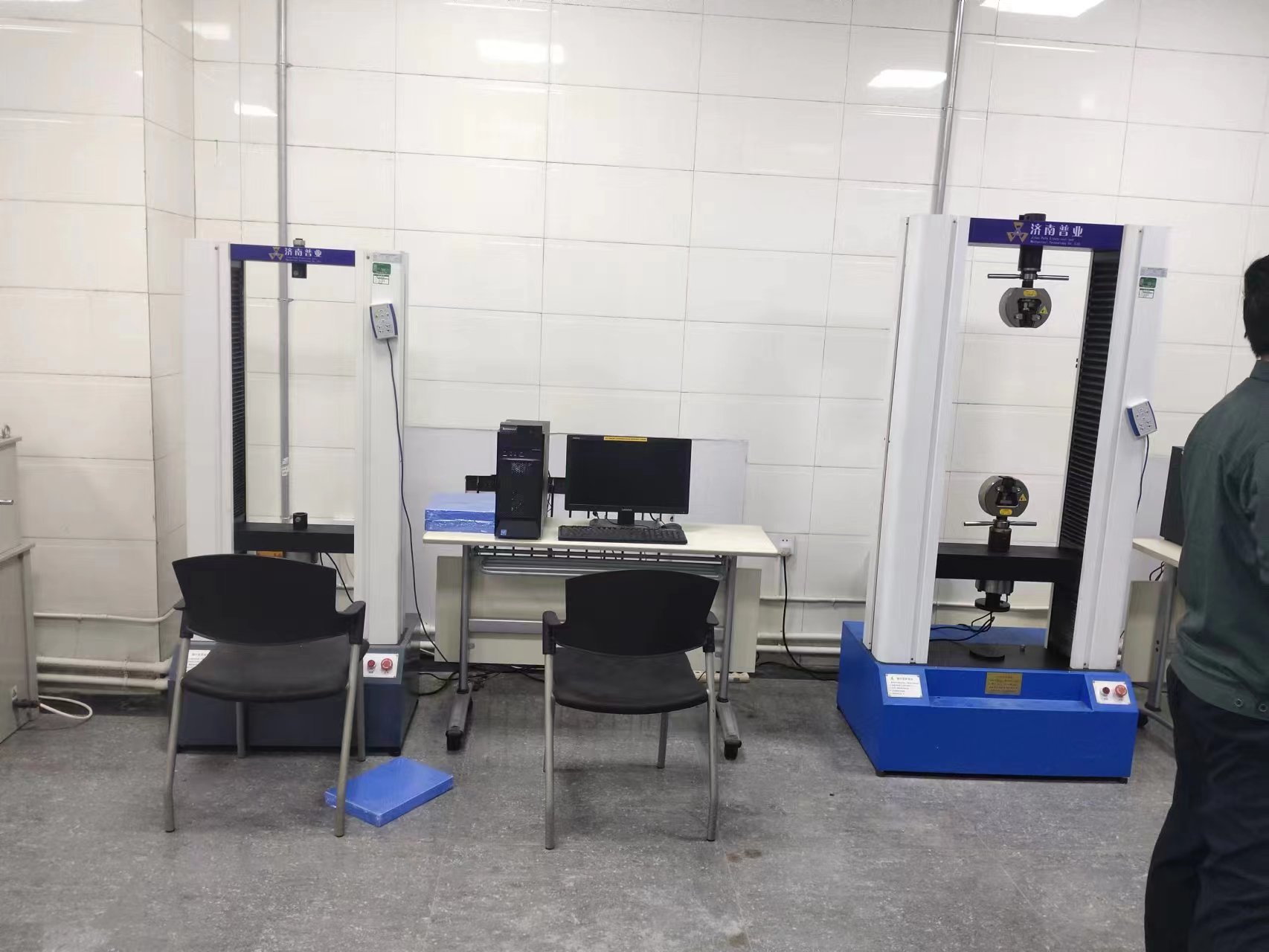

电子万能试验机，广泛应用于各种金属、非金属、复合材料、医药、食品、木材、铜材、铝材、塑料型材、电线电缆、纸张、薄膜、橡胶、纺织、航空航天等行业进行拉伸性能指标的测试，同时可根据用户提供的国内、国际标准定做各种试验数据处理软件和试验辅具。数字显示电子万能试验机适合于只求力值
抗拉强度
抗压强度等相关数据的用户。如需求取较为复杂参数，微机控制电子万能试验机是您更好的选择。从性价比来说，30T以下的电子万能试验机更有优势。电子万能试验机变形测量工作原理试验机变形测量是指通过试验机测量材料位移，变形的测量系统。变形测量系统的变形放大器单元是试验机的主要组成部分之一，它的主要功能是把传感器产生的微弱信号加以放大，处理后送到数显表或者计算机，从而把试样所承受的变形值记录或显示出来。由于目前试验机上所采用的力值检测元件基本上为载荷传感器或压力传感器，而这两类传感器都为模拟小信号输出类型，在使用中必须进行信号放大。众所周知，在我们的环境中，存在着各种各样的电磁干扰信号，这种干扰信号会通过许多不同的渠道偶合到测量信号中一起被放大，结果使得有用信号被干扰信号淹没。为了从干扰信号中提取出有用信号，针对材料试验机的特点，一般在放大器中设置有低通滤波器。合理的设置低通滤波器的截止频率，将放大器的频带限制在一个适当的范围，就能使试验机的测量控制性能得到极大的提高。现在大多数变形单元采用单芯片24位超低噪声模数转换器，此芯片集信号放大，A/D转换于一身。由于本套变形单元具有"以单芯片为核心，外围电路少"的特点，因此本系统具有精度高，稳定性能好，线性误差小，抗干扰能力强等特点。合理的设计，良好的工艺布局使放大器稳定性极好。电子万能试验机主要采用伺服电机作为动力源，丝杠、丝母作为执行部件，实现试验机移动横梁的速度控制。在传动控制上，目前主要有两种形式，同步带
和减速机。关于其优缺点，还有待探讨，但都不影响用户使用。在测力上电子万能试验机均采用负荷 传感器。
|
