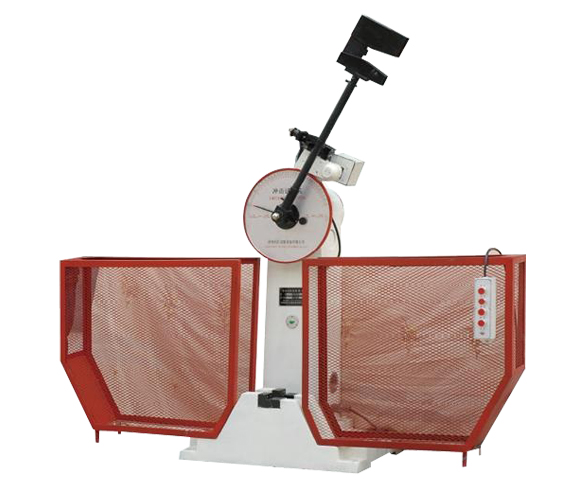

JB-B系列半自动冲击试验机


产品名称:  JB-B系列半自动冲击试验机
产品简介
JB-B系列冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。本试验机按照国家标准GB/T3808-2002《摆锤式冲击试验机的检验》开发生产,按国标GB/T229-2007《金属材料夏比摆锤冲击试验方法》对金属材料进行冲击试验,所用试样断面为10×10mm;试验机具有较大的冲击能量,所以主要供试验冲击韧性较大的黑色金属,如钢铁及其合金。
产品详情
JB-B该型号试验机操作上为电控盒半自动控制冲击试验机,利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式,得到试样的吸收功,操作简便、工作效率高,在冲断试样后利用剩余能量自动扬摆,准备做下次冲击试验,所以在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等部门更能体现其优越性。
主要特点
◆电气控制部分的显著优势
1、集成式电路板,保养维修更简单。
2、用电刷离合器取代老式的离合器,试验中,摆锤自动取摆,对离合器进行有效保护,减少系统对离合器打齿损坏,延长系统寿命。
◆ 机械部分的显著优势
1、先进主机结构技术设计,主机底座和立柱采用全新设计包装,外形美观大方,坚实耐用、结构合理。
2、高刚性的摆杆防止摆锤在冲击完试样后的抖动。
3、采用标准涡轮减速器,效率高,彻底避免了传动故障。
4、结构模块化,减少了加工和装配环节,主机精度大大提高。
5、用光电接近开关代替老式的机械式限位开关,提高了设备的稳定性,预扬角恒久不变。
◆ 安全性的显著优势
采用高韧性材料的半封闭式防护罩将摆锤整个运行轨迹包含在内,同时防止被冲断的试样飞溅伤人,最大限度的避免了误操作给操作人员带来的伤害,保证安全。
主要技术参数 :
冲击能量 300J 500J
冲击能量范围 0-150J/0-300J 0-250J/0-500J
角度分辨率 ≤0.1° ≤0.1°
度盘每小格分度值 1J/2J 2.5J/5J
摆锤力值(冲击常数) 0—150J        0—300J
M=80.3848N.m   M=160.7695N.m
0—250J        0—500J
M=133.9746N.m  M=267.9492N.m
摆锤预扬角 150° 150°
摆轴旋转中心至冲击点
(试样中心)距离
750mm 800mm
冲击速度 5.2m/s 5.4m/s
试样支座跨距 40mm 40mm
钳口圆角 R1—1.5mm R1—1.5mm
冲击刀刃圆角 R2—2.5mm R2—2.5mm
试样规格 55×10(7.5/5)×10mm 55×10(7.5/5)×10mm
试验机净重 450kg 550kg
试验机外形尺寸 2124×600×1340mm 2300×600×1400mm
电源 三相四线制50Hz、380V、180W(主电机)
