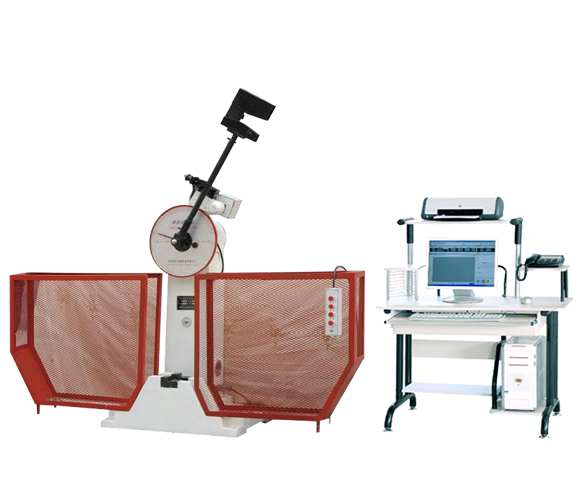

JB-W系列微机控制冲击试验机



产品名称:JB-W系列微机控制冲击试验机
产品简介
JB-W系列冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。本试验机按照国家标准GB/T3808-2002《摆锤式冲击试验机的检验》开发生产,按国标GB/T229-2007《金属材料夏比摆锤冲击试验方法》对金属材料进行冲击试验,所用试样断面为10×10mm;试验机具有较大的冲击能量,所以主要供试验冲击韧性较大的黑色金属,如钢铁及其合金。
产品详情
JB-W该型号试验机为微机控制摆锤式冲击试验机,采用PC微机、可靠性较高的PLC控制器控制试验过程,电动扬摆、冲击,微机测量、运算、屏幕显示结果并可打印等,工作效率高,测试精度高。在冲击试样后利用剩余能量自动扬摆,预备做下次冲击试验。在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门更能体现其优越性。可显示材料冲击吸收功、冲击韧性、摆锤扬角及试验平均值,打印试验报表。根据用户要求还可实现数据远程传输。
主要特点
◆软件及操作系统的显著优势
1、微机和度盘同时显示,数据同步,配备了双操作系统,既可通过微机鼠标操作,也可用控制器按钮盒操作,互不干扰、操作灵活,工作效率高。
2、可连续对数百根试样进行连续试验,人工操作仅仅作为放置试样和按动动作按钮,其余所有工作有试验机全自动完成,降低劳动强度,彻底消除人工数据记录出错几率,特别适合试验量很大的冶金工矿行业使用。
3、选配专用的功能丰富的摆锤冲击试验软件,可自动记录试验结果到数据库进行存储和查找等操作。软件在Win7下运行,用户界面与Windows风格一致的中文窗口系统。取摆、退销、冲击、放摆等试验操作均可以在计算机屏幕上以鼠标输入或点击的方式完成。
◆电气控制部分的显著优势
1、以进口PLC控制器作为电气控制系统核心,采用高精度光电编码器作为角度采集传感器。
2、集成式电路板,保养维修更简单。
3、用电刷离合器取代老式的离合器,试验中,摆锤自动取摆,对离合器进行有效保护,减少系统对离合器打齿损坏,延长系统寿命。
◆ 安全性的显著优势
采用高韧性材料的半封闭式防护罩将摆锤整个运行轨迹包含在内,同时防止被冲断的试样飞溅伤人,最大限度的避免了误操作给操作人员带来的伤害,保证安全。
主要技术参数
冲击能量 300J 500J
冲击能量范围 0-150J/0-300J 0-250J/0-500J
角度分辨率 ≤0.1° ≤0.1°
度盘每小格分度值 1J/2J 2.5J/5J
摆锤力值(冲击常数) 0—150J        0—300J
M=80.3848N.m   M=160.7695N.m
0—250J        0—500J
M=133.9746N.m  M=267.9492N.m
摆锤预扬角 150° 150°
摆轴旋转中心至冲击点
(试样中心)距离
750mm 800mm
冲击速度 5.2m/s 5.4m/s
试样支座跨距 40mm 40mm
钳口圆角 R1—1.5mm R1—1.5mm
冲击刀刃圆角 R2—2.5mm R2—2.5mm
试样规格 55×10(7.5/5)×10mm 55×10(7.5/5)×10mm
试验机净重 450kg 550kg
试验机外形尺寸 2124×600×1340mm 2300×600×1400mm
电源 三相四线制50Hz、380V、180W(主电机)
S/W系列角度分辨率 ≤0.03°
S/W系列A/D转换 24位
S/W系列采样速率 ≤20ms
