一、概述：

该试验仪器采用位移传感器微机采集结构，适用于各类岩石膨胀性试验中无约束及有约束情况下，各方向位移变化试验，配有透水板，数显千分表，采集器等试验装置。按国标要求采集保存各时间段膨胀情况，免除原千分表法需要人工读数加班、间断、读数不准确等诸多弊端，无需人工值守。透水板厚度可调，消除由于试件高度不同，侧向变形测点不在中心等问题。

二、主要技术参数：

1.数显千分表量程：10mm；

2.精度：0.001mm；

3.试件槽：140×140×130mm；

4.透水板:φ50x2mm；

5.计划试块尺寸：φ50×50mm；

6.全套仪器永久使用无生锈环节；

7.连续工作试件：≥50h；

8.主机外形尺寸:约300mmx300mm*200mm

三、设备配置：

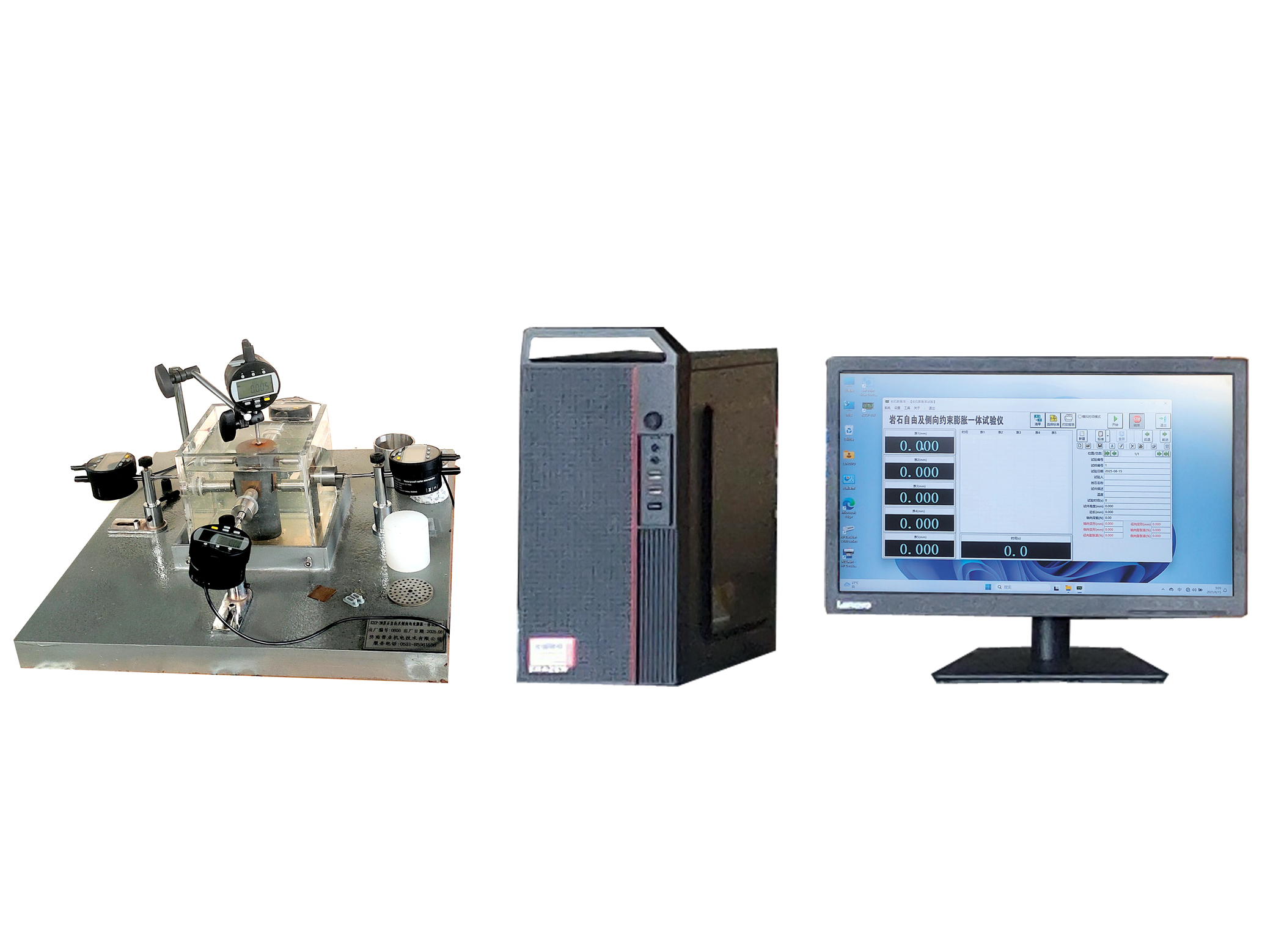

1、主机一台；2、数显千分表5只；3、工控计算机一台（21.5寸液晶显示器）；4、HP1212彩色喷墨A4打印机一台；
