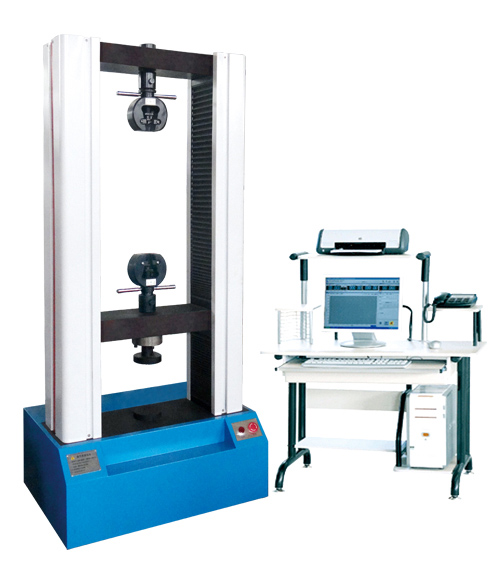

WD-P4204B微机控制电子式保温材料试验机


产品名称:WD-P4204B微机控制电子式保温材料试验机
产品简介
微机控制电子式保温材料试验机是新型门式双空间材料试验机。该试验机是专门针对保温材料进行各种力学性能试验测试研制的。系统采用微机闭环控制,具有宽广准确的加载速度和测力范围,对载荷、位移的测量和控制有较高的精度和灵敏度。该设备适用于金属、保温材料、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门,同时还适用于大中专院校进行教学演示工作。试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点,无污染、噪音低、效率高。
该试验机采用计算机控制、采集、分析和处理试验数据,绘制应力-应变、力-时间、应力-位移等曲线,并可打印试验报告;该机使用最新控制技术,通过性能稳定的交流伺服调速系统与电机作为驱动系统;特别设计的同步齿型带减速系统和滚珠丝杠副带动试验机的移动横梁运动,试台能以0.001~500mm/min速度运行调速精度高、。在测力源上使用高精度轮辐式传感器,其精度达到1%,灵敏度高,整个系统达到1级精度;配备主流品牌商用计算机作为控制机,进行试验参数的设定、工作状态控制、数据采集、处理分析、显示及打印试验结果等;在测量控制系统上配置SMART TEST控制系统。以Windows为操作平台的基于数据库技术的控制与数据处理软件采用了虚拟仪器技术代替传统的数码管、示波器,实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示,所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成,具有良好的人机界面,操作方便;插装在PC机内的双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定,无任何模拟调节环节,控制电路高度集成化,完全取消了电位器等机械调整器件,结构简单,性能可靠。上述各项技术的综合应用,保证了该机可以实现试验力、试样变形和横梁位移等参量的闭环控制,可实现恒力、恒位移、恒应变、等速度载荷循环、等速度变形循环等试验。用户可以使用PC机专家系统自主设置恒应力、恒应变、恒位移等控制模式,各种控制模式之间可以平滑切换。
WD-P4204B电子拉力试验机按照GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139-1999《拉力、压力和万能试验机的检定规程》、制造,试验方法符合JC/T992-2006《墙体保温用膨胀聚乙烯板胶粘剂》;JC/T993-2006《外墙外保温用膨胀聚乙烯板抹面胶浆》;JC/T547-2005《陶瓷地砖胶粘剂》;JC149-2003《膨胀聚苯板薄抹灰外墙外保温系统》;JC890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》;JC/T907-2002《混凝土界面处理剂》;JG158-2004《胶粉聚苯颗粒外墙外保温系统》;
DBJ01-38-2002《外墙外保温施工技术规程 聚合物水泥砂浆胶粘剂》;
DBJ/T01-50-2002《外墙外保温施工技术规程 柔性耐水腻子》等标准中规定,可完成对保温节能材料的拉伸、压缩、抗折、拉拔等试验。
功能特点
1、 用户界面支持Win7,实时曲线显示,报表、曲线处理,曲线图像化,软件结构模块化,数据的存储和处理基于MS-ACCESS 数据库,便于与OFFICE 等办公软件连接。







2、拥有强大的试验管理功能,试验单位可根据需求任意设定。
3、可根据不同用户的标准需求添加相应的试验方案,试验时只要选择相应的试验方案,即可根据标准要求完成试验,并输出满足标准要求的试验报告。
4、试验过程及设备状态实时显示,如:设备运行状态、程序控制运行步骤、引伸计切换切换提示完成等。




5、强大的曲线分析功能
可选择负荷-变形、负荷-时间等多种曲线,实时显示其中一种或多种。同组试样的曲线可使用不同颜色迭加对比,遍历曲线,试验曲线上的任意段可进行局部放大分析,并且支持在试验曲线上显示和标注各特征点,还可以在曲线上自动或手动取点进行对比分析,标注了特征点的曲线亦可以在试验报告中打印输出。



6、Smarttest软件可设置自动判断,在试样屈服结束后将变形切换为位移采集,并在操作界面提醒用户“变形切换结束,可以去掉引伸计”。
7、自动返回:移动横梁可自动返回试验初始位置。
8、自动校准:负荷、伸长可按所加标准值自动标定。
9、量程模式:全量程不分档。
      1)模块单元:多种附件灵活互换,模块化的电气硬件便于功能扩展和维修;
      2)自动切换:试验过程中显示曲线根据试验力和变形量大小自动变换量程。
技术参数
型号 WD-P4204B
最大试验力 20kN
有效测力范围 最大试验力的0.4%-100%
测力精度与分辨率 示值的±1%以内
力值分辨率1/500000
测变形精度 示值的±1%以内
试验速度 0.001mm/min~500mm/min无级调速
速度精度 示值的±1%以内
最大拉伸距离 600mm
有效宽度 400mm
位移测量精度 示值的±1%以内
电源功率 220V, 2kW
外形尺寸 760×500×1700mm
重量 300kg
夹具配置
保温材料专用辅具:  ① 砂浆拉伸附具+卡具②保温材料专用压缩附具 ③保温材料专用拉伸附具  ④保温材料成型框⑤对中样板 ⑥.抗折附具 ⑦网格布拉伸附具
