摩擦磨损试验机不同形式摩擦副



产品名称:摩擦磨损试验机不同形式摩擦副

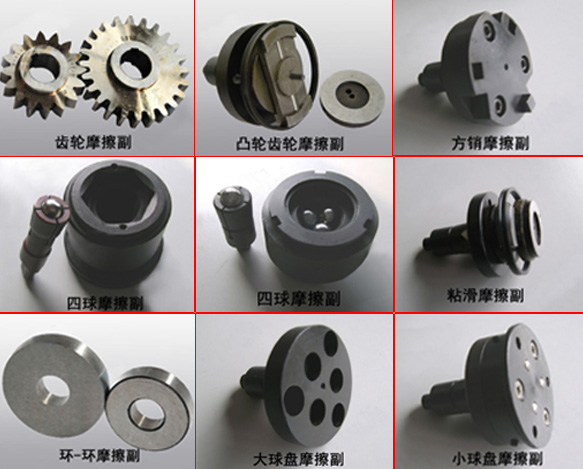

齿轮摩擦副
该摩擦副主要用于评定齿轮油的性能,还可对润滑剂的承载能力进行评定。上齿轮为从动齿轮(齿数为16),下齿轮为主动齿轮(齿数为24)。试验时,由主动齿轮带动从动齿轮转动,进行摩擦磨损试验。

凸轮齿轮摩擦副
该摩擦副主要模拟线-面接触摩擦形式。其结构是由中间滚子用标准圆柱销,滚子上下各有试验者自定材料的摩擦偶件组成的。该摩擦副主要通过模拟滚滑复合运动的摩擦形式,用于轴承模拟摩擦磨损试验中。

方销摩擦副
该摩擦副是模拟面-面接触摩擦形式。上试样为方销试样,下试样为盘,方销与盘的摩擦面均为平面。试验时,圆销、盘之间施加一定应力,方销与盘接触面轨迹半径为23.075mm。

四球摩擦副
该摩擦副主要用于在高温下评定润滑油、脂的承载能力,上试样为一个标准直径12.7钢球,下试样为三个标准直径12.7钢球固定在油盒中。试验时,主轴带动上钢球以点接触的方式与油盒中的三个钢球进行滑动摩擦。

 粘滑摩擦副
该摩擦副是模拟面-面接触摩擦形式。上试样为大止推圈,下试样为盘,止推圈的摩擦面为平面,盘的摩擦面为端面。试验时,止推圈、盘之间施加一定应力,产生摩擦。该摩擦副主要用于油品摩擦润滑性能的评定。

 环-环摩擦副
该摩擦副是模拟线-线接触摩擦形式。上下试样均为圆形试环。试验时,两试样环圆周面的切线接触,环环之间施加一定应力,可进行滑动摩擦,滚动摩擦及滚滑复合摩擦。

大球盘摩擦副
该摩擦副是模拟点-面接触摩擦形式。上试样为标准直径12.7钢球,下试样为盘,钢球的摩擦面为圆弧面,盘的摩擦面为平面。试验时,钢球、盘之间施加一定应力,标准钢球与盘接触面轨迹半径为21.65mm。

小球盘摩擦副
该摩擦副是模拟点-面接触摩擦形式。上试样为标准直径6.35钢球,下试样为盘,钢球的摩擦面为圆弧面,盘的摩擦面为平面。试验时,钢球、盘之间施加一定应力,标准钢球与盘接触面轨迹半径为11.935mm。
