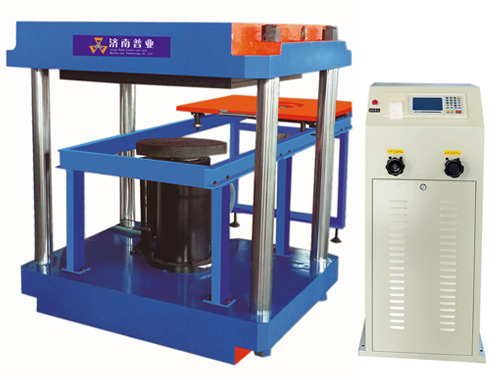

JGY-S系列数显式井盖压力试验机




一、产品简介

数显式井盖压力试验机符合CJ/T3012-1993《铸铁检查井盖》、CJ/T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23858-2009《检查井盖》等行业或国家标准设计制作,用于井盖承载能力及变形的试验。其结构性能符合试验规范要求。
JGY-S系列数显式井盖压力试验机主要有设备机体主机、控制油源组成。
试验机机体由四根立柱将试验台与上横梁连接在一起,下横梁上安装有油缸活塞,上压板位于油缸活塞之上,当试件与上压板接触时,下压板球座能自调正平衡、使试件与上下压板保持水平。下置的活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄,微量的渗出属正常现象。
本试验机的控制油源主要有送回油阀、油箱、油泵、滤油器、电动机等组成,油泵为直转式轴柱塞泵。


二、主要技术参数

名称 技术参数
最大试验力 600KN 1000KN
有效试验空间 1200mm×920mm(可根据客户要求定制)
工作台高度 900mm(可根据客户要求定制)
力值精度 ≤±1%(优于1级)
加载速度调节范围 0.1~25KN/s
变形测量范围 0~20mm
变形测量精度 数显采集0.01mm
活塞行程 250mm
载荷指示精度 0.1KN
加载方式 手动控制 液压加载
数控方式 液晶数显显示器
刚性垫块及橡胶垫片 φ250*40,φ356*40各一套
电机功率/电压 1.1kW;380V加零线
主机重量 2000kg
主机外形尺寸 1400×1200×1435(mm) ;1400×2412×1435mm(带送料机构)
控制油源外形尺寸 500×450×1200(mm)

三、主要特点

1、主机采用高刚度结构,加载油缸下置,便于取放井盖试件,保证试验过程中的安全性。
2、刚性垫块与活塞推出端之间采用球铰式联结,保证井盖与反力板之间接触完全,保证测得承载力的真实性。
3、油缸与活塞间采用特殊材料密封,达到高密封、低摩擦、长寿命之功效。
4、采用专业试验机油泵电机组,低噪音长寿命。
5、选用超精滤油器,保证油路系统内的清洁从而保证控制执行元件的长效工作。
