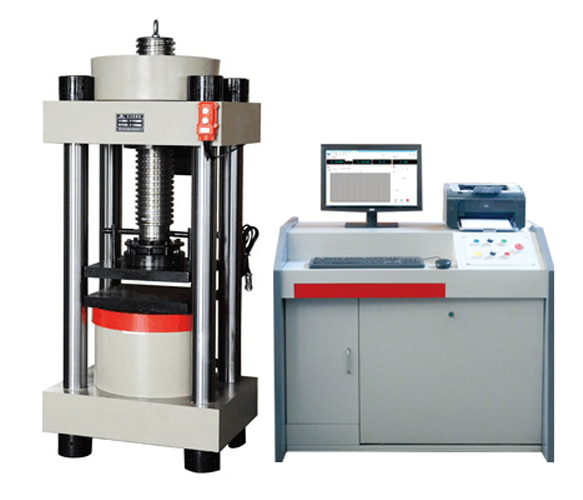

YAW-2000B微机控制岩石单轴压力试验机

产品名称:YAW-2000B微机控制岩石单轴压力试验机
一、技术说明及使用范围
1、该机主要用于混凝土、水泥制品、空心砖、耐火材料、陶瓷材料、岩石等建筑材料的单轴抗压强度试验。是公路、铁路、桥梁、建筑、建材、大专院校等行业试验室的必备设备。
2、主机采用高强度框架结构,整机结构紧凑、布局合理.控制单元采用计算机和液压系统组成。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据、试样、环境、测试条件再编辑,并打印出完整的试验报告和曲线。
3、本系列产品全面符合GB/T2611-2007《试验机通用技术要求》JJF1103-2003《万能试验机计算机数据采集系统评定》JJG139-1999《拉力、压力和万能试验机的检定规程》GB/T16826-2008《电液伺服万能试验机》GB/T50081-2002《普通混凝土力学性能试验方法标准》要求,可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求,完成岩石单轴压缩强度试验。
二、功能及技术参数
1、主机:规格型号:YAW-2000B
 2、试验力测量:
       A.试验力测量范围:80—2000KN;
       B.试验力示值精度:≤显示值的±1%;
       C.试验力测量分辨率:0.005%FS。
3、位移测量:
       A.光电编码器测量活塞行程;。
       B.位移示值相对误差:±1%;
       C.位移测量分辨率:0.005mm。
4、速度控制:
       A.载荷等速率控制范围:0.1~4%FS/s;等速率控制精度:±5%;
       B.恒试验力速率控制精度:±3%设定值。
5、承压板尺寸:∮300 mm。
6、最大压缩空间:350mm。
7、活塞行程:50mm。
8、两立柱间距:270*200
9、活塞直径:∮250mm。
10、液压泵额定压力: 40Mpa。
11、卸载速度:4mm/s。
12、液压系统:
       A.液压原理为负载适应型进油节流调速系统。
       B.油箱内的液压油通过电机带动高压齿轮泵进入油路,流经单向阀、10μ高压滤油器、压差阀组、伺服阀,进入油缸。计算机 发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。
13、控制系统:
        A.Win7操作平台;
        B.在以手动控制试验进程的同时,完成试验机的试验数据屏幕显示.
        C.具有试验力、峰值、试样变形、活塞位移、试验曲线的屏幕显示功能;
        D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求;
        E.可完成岩石抗压强度试验,可计算出岩石抗压强度参数。
14、适用标准与数据处理:
         A.用户可以定制符合国家标准或其它标准要求的数据处理软件;
         B.试验过程能够模拟再现和试验数据的再分析。
15、安全保护装置:
         A.当试验力超过每档最大试验力的2%-5%时,过载保护,系统卸荷;
         B.当活塞升起达到上极限位置时,行程保护,油泵电机停机;
         C.具有过流、过压、超温保护。
16、其他:
         A.电机:AC380V±10%  0.75KW;
         B.主机尺寸:430mm*355mm*850mm
         C.主机重量:约850kg。
