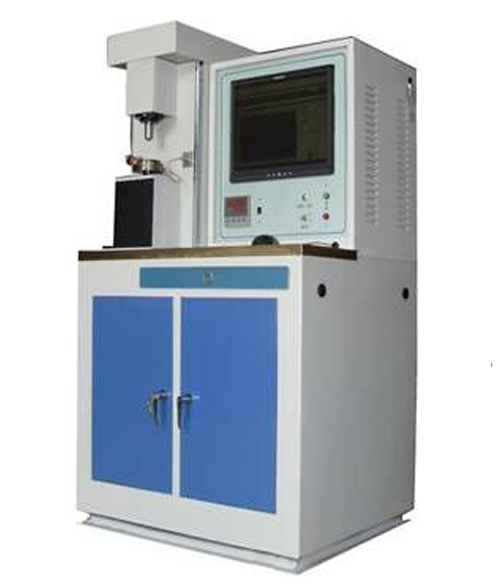

MPX-3W微机控制销盘摩擦磨损试验机

产品名称:MPX-3W微机控制销盘摩擦磨损试验机
一、设备简介
MPX-3W微机控制销盘摩擦磨损试验机是我公司在FALEX6#型多功能摩擦磨损试验机上开发的是立轴盘销式试验机,可将各种金属和非金属材料(塑料、尼龙等)做成盘销式或双环式,环盘式接触的试样,在本机上进行端面滑动摩擦试验,以测定在选定的负荷,速度下的各种材料的耐磨性能试验,并且能测定各种材料的摩擦系数,本试验机是各院校开展“摩擦学”教学和科研的可靠试验仪器。
MPX-3W型试验机在摩擦学各个专业技术领域、石油化工、机械、能源、冶金、航天、各大专院校、研究院(所)等部门具有广泛的应用前途。
该机由机座及机架、主轴及其交流伺服驱动系统、摩擦副盘及试样装夹装置、试验力伺服闭环施加系统、各试验参数电子测量系统、计算机及数据采集板卡和专用控制软件等部分组成。主轴的驱动由交流伺服电机及其控制系统组成,该系统可在其整个转速范围内实现恒转矩输出,且可在极低的转速下平稳工作,这样就实现了主轴在大范围内的无级调速,满足了不同研究者的需求。试验力的施加采用伺服闭环系统自动加载,其大小由操作者在计算机界面上设定,施加平稳、可靠,从而避免了杠杆加载试验力波动对试验结果的影响。该试验力施加装置由伺服系统控制无摩擦柱塞缸顶推弹簧来实现,确保力值传递准确,为了减小试验副盘上下移动时的摩擦,提高摩擦力(矩)测量的精确度,此处采用直线轴承导向并由深沟球轴承支承;该机的主轴转速、转数(试验周期)、试验力、摩擦力矩(摩擦系数、摩擦力)、试验时间等参数均由计算机控制、实时采集试验数据并可绘制相应的试验曲线,可任意存储、调阅、打印输出,数据真实可靠,无人为因素影响
二、 主要技术规格:
1、最大负荷20Kg (伺服电机直接加载)
2、试验力加载精度:±1%;
3、最大摩擦力矩:1N.m;
4、摩擦系数误差:±1%;
5、摩擦力矩显示精度±0.005N.mm
6、销试样直径:4mm 可选;
7、盘试样最大直径:60mm;
8、控制方式:微机自动控制;
9、电源:220V 50Hz  5A;
10、主轴转速:1-2000r/min伺服电机无级变速;
11、接触形式:销盘式(栓盘);可扩展:双环式、端面式;
12、试验机控制系统:
PYsmart-test高级版专业摩擦磨损软件,计算机实时采集摩擦力数据,采用高稳定性模块化集成原理,可一键设置试验参数,全自动加载,曲线全程实时跟踪,可任意放大编辑保存任一时段曲线,曲线自动优化,可进行单点采集;实时记录数据,具有掉电保存功能,可输出共享数据,进行二次编辑对比处理;
具有上限力保护、下限位保护功能,具有软急停保护,可进行时间控制、转速(周期)控制、摩擦力矩控制等。
三、数据输出模式、操作与控制方式
本机采用PC电脑控制和采集数据,并配有拥有自主知识产权的软硬件,试验数据、曲线完全按照TXT、WORD、EXCEL等形式保存在电脑主机中,可随时调取、拷贝。同时,该机配备喷墨打印机一台,数据可随时打印以便科研工作使用。
采用PC电脑键盘、鼠标操作,打开操作软件后,人机界面友好,参数可按需要任意设定后自动加载试验力、温度、转速等,操作方便。
软件系统界面

1、主功能界面

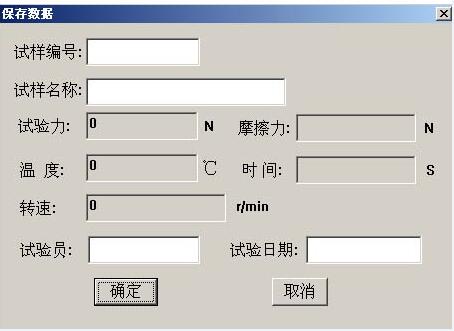

2、保存数据界面


3、显示数据界面

4、打印报表及曲线


 四、摩擦系数与磨损量的测定
按库仑定律:F=μ.N
式中:F……摩擦力(牛顿)
            μ……摩擦系数
            N……正压力(牛顿)
    其中N即试验时的负荷值而摩擦力F乘试样摩擦半径0.013米或0.0135米就是本试验机测得的摩擦力矩M(牛顿.米)所以μ可按下式计算:
μ= (销盘试件)或  μ= (双环试件)
式中:M……摩擦力矩(牛顿.米)
N……载荷(牛顿)
磨损量可用称重法和测长法测定。
