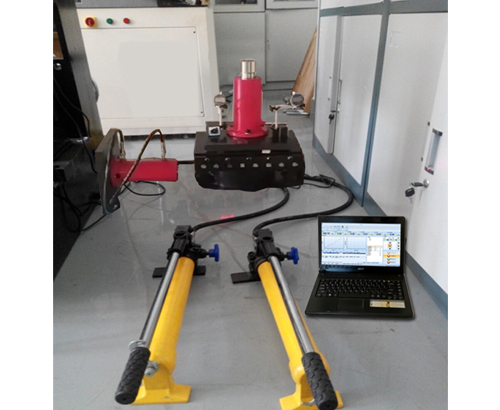

YZJ-50B原位直剪仪

原位直剪仪1


原位直剪仪2

一、概述

YZJ-50B原位直剪仪适用于现场直剪试验,出具力、位移或变形参数试验。

二、主要技术参数

1、法向最大压力:300kN

2、法向活塞最大行程:50mm

3、横向最大剪切力:500kN

4、横向活塞行程:50mm

5、试件尺寸:316×316×300mm的原位土直剪盒和边坡剪切盒一套(尺寸根据用户要求)

6、法向最大空间:现场可调

7、横向最大空间:现场调节

8、手动加荷,电脑采集、显示并存储(轮辐式传感器),精度优于 1级。

9、位移测量:0-50mm(测量精度:0.01mm

三、主要配置

1、手动泵2

2、高精度轮辐式传感器2

3、法向上面反力支撑及单叶片地锚1套(主梁及辅梁)

4、滚珠排1

5、法向压板1

6、切向压板1

7、位移传感器2

8、仪表支架2

9、双向油缸2

10、切向反力支撑板1

11、切向空间根据现场环境自行拟定

12、采集软件及硬件1套(电脑采集)

13、采集电脑1
