一、简介

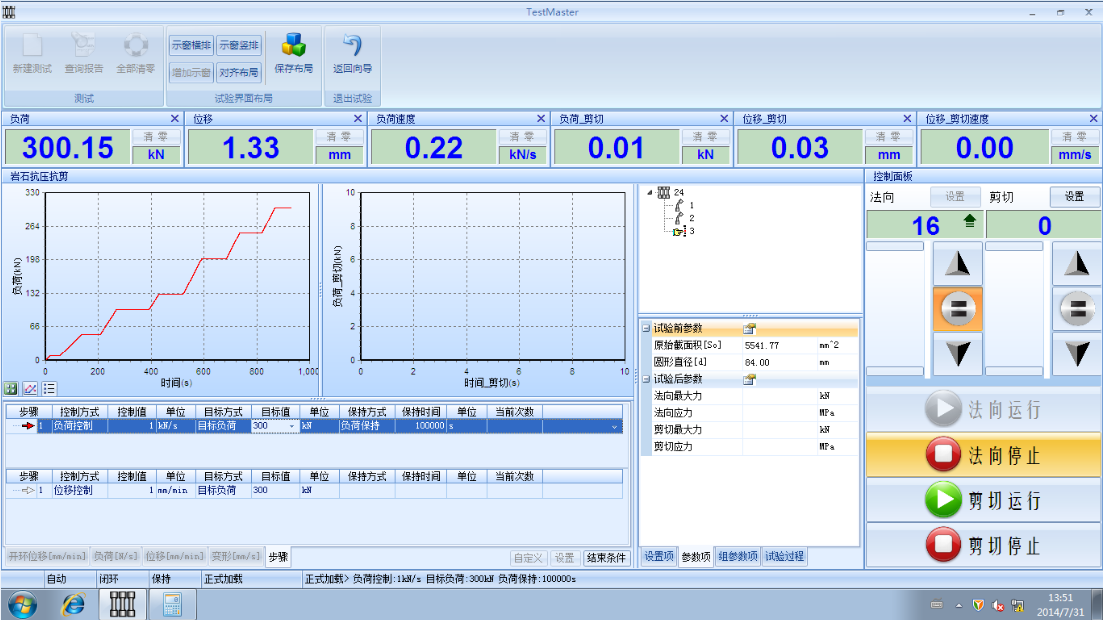

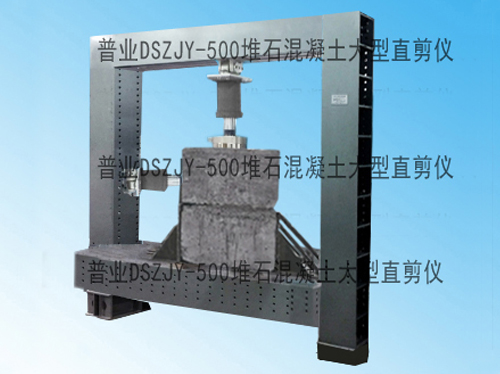

堆石混凝土(Rock-Filled Concrete，简称RFC)技术是在自密实混凝土高流动性、不离析基础之上发展起来的新型大体积混凝土技术，具有较好的综合性能，并在水利工程中取得了广泛应用。由于混凝土预制块砌体模板由砂浆和砌块砌筑而成，在大坝浇筑的过程中高自密实混凝土会对砌体模板产生较大的侧压力，压力过大则会引起砌体之间剪切应力过大，从而造成模板失稳而垮塌。因此混凝土预制块砌体抗剪性能直接关系到堆石混凝土坝施工中的稳定性问题，本公司研发的堆石混凝土大型直剪仪是对混凝土预制块砌体的抗剪断强度、混凝土与其他材料结合面抗剪断强度试验以及不同材料的接触面特性等方面的试验研究。该直剪仪可对不同法向荷载作用下混凝土预制块砌体进行室内剪切试验。该试验设备充分听取了工程应用部门和科研部门的意见，采用双路电液伺服技术加载负荷（也可独立采用一路垂直加载，完成单轴加载试验要求）、双传感器技术、微机控制和软件处理技术开发的新一代试验设备。本机控制单元采用计算机和伺服油泵控制系统组成，具有（法向@水平）应力、（法向@水平）位移双路双通道闭环控制方式，在试验过程中可实现多级保载和多级剪切试验。该仪器设计结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在WIN7下自动控制；属国内原创，并具有国际先进水平。用于水利水电（地质）勘察、大专院校等科研机构。

二、主要技术参数

1. 法向（垂直）载荷P：20~500KN

2、法向（垂直）垂直过载保护：超满负荷2%

3、法向（垂直）垂直工作行程S：0~700mm

4、水平载荷Q：12~300KN

5、水平过载保护：超满负荷2%

6、水平工作行程S：0~700mm

7、试样要求：由上、下2个砌块组成，砌块之间砌筑砂浆的厚度均为20mm。试件尺寸为500mm×300mm×620mm（其它尺寸订货时需说明）

8、剪切载荷速度V：0.01kN/s～30kN/s（可调）

9、载荷指示精度：±1%

10、载荷示值分辨率：最大试验力的1/500000

11、位移测量精度：±1%

12、位移分辨率：0.005μm

13、 变形测量误差：±1%

14、 变形分辨力：最大变形的1/500000

15、变形测量范围：2-100%FS

16、加载方式：双路交流伺服电机加载闭环控制；连续长期工作。

17、垂直变形测量：采用光电编码器，直接测量垂直方向变形。

18、电机功率：3.0KW

19、工作电压：~380V

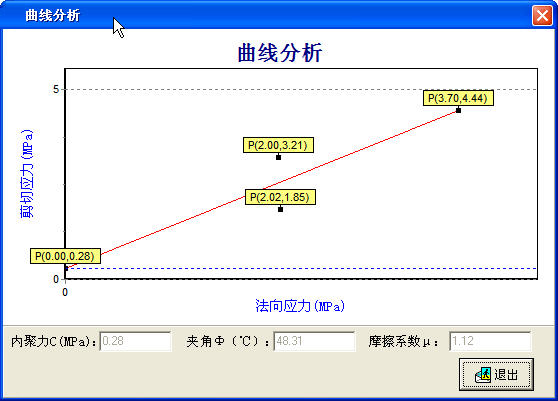

采用交流伺服加载负荷，法向保载更精准，更稳定，更平滑
